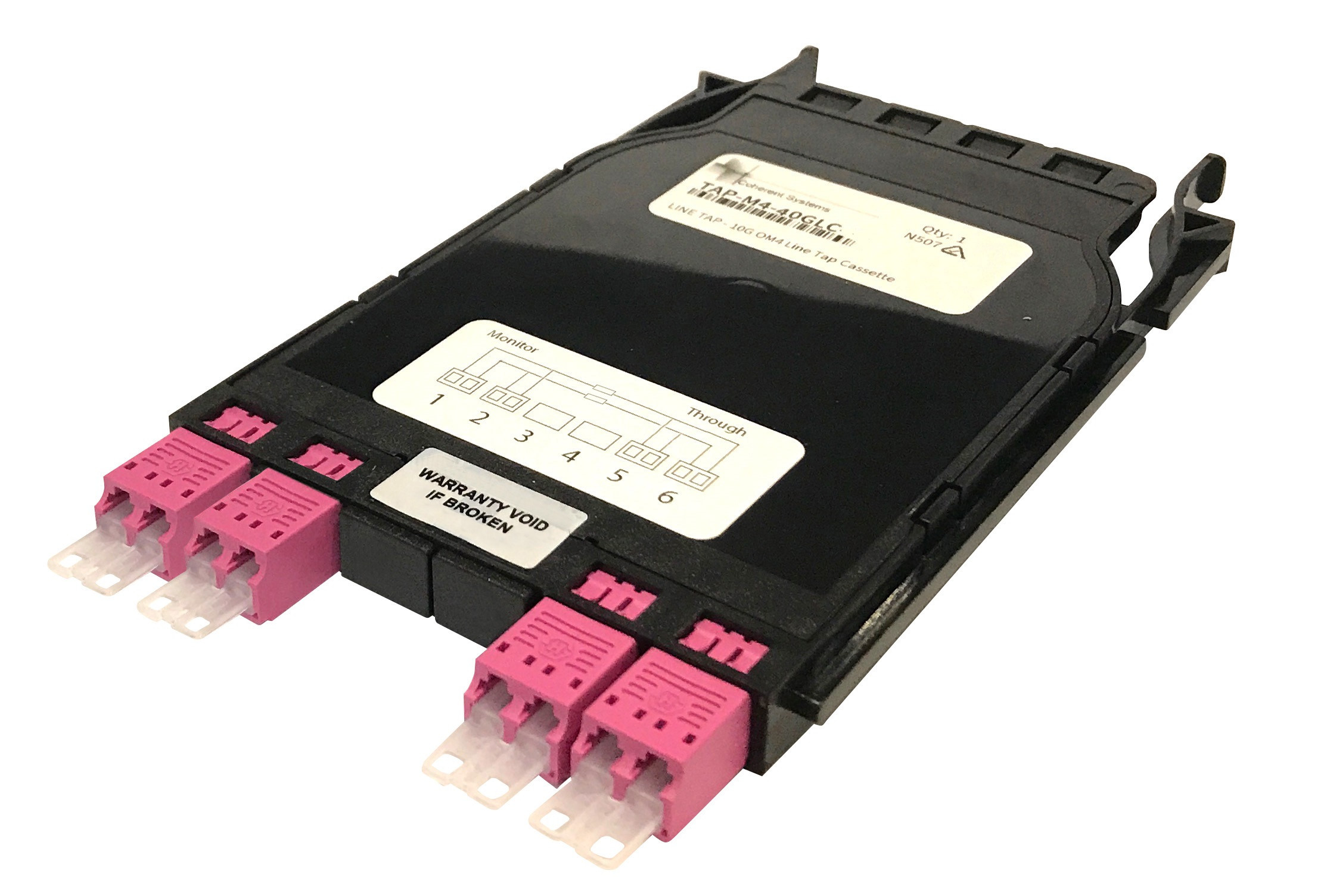

Modular cassette format offers excellent scaling for multiple circuits in an efficient compact package

• Easy port labelling indicates module wiring to ensure correct connection.

• Easily monitor both 10G and 40G circuits without disrupting live circuits

• Singlemode and Multimode monitoring cassette modules available to suit parallel optics, standard TX-RX pairs and Bidirectional 40G standard.

        Ratings & Dimensions         Part Number    :    TAP-M4-40GLC-50 Storage temperature    :    -40 ~ +70 °C Operating temperature    :    -0 ~ +70 °C Dimensions    :    173 x 96 x 11.8 mm               Interface         Fibre Type    :    OM4 Multimode Typical insertion loss    :    < 4.3 dB Pass through ports    :    5 & 6 Monitor ports    :    1 & 2 Pass through interface    :    LC Duplex Monitor Interface    :    LC Duplex Split ratio    :    50:50:00 Compatible SFPs:        QSFP-40G-SR-BD          QSFP-40G-BD-RX (Monitor only)                  Port Mapping         Port 1    :    B: Monitor Port 5 B A: Monitor Port 5 A Port 2    :    B: Monitor Port 6 B A: Monitor Port 6 A Port 3    :    Not Connected Port 4    :    Not Connected Port 5    :    Through Port 6    :    Through
